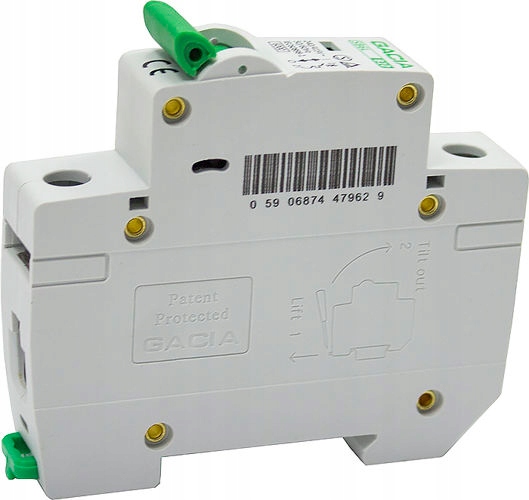

Wyłącznik instalacyjny SB6L (wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską) – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.
Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych. Wyłączniki instalacyjne SB6L stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 240/415 V 50/60 Hz i prądzie znamionowym w zakresie 6A do 63A. Wyłączniki instalacyjne SB6L mogą być również używane sporadycznie jako wyłącznik główny obwodu.
Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania. Wyłącznik instalacyjny SB6L może być montowany wyłącznie przez osoby uprawione. Przed montażem należy odłączyć zasilanie. Wyłącznik instalacyjny SB6L zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Dane techniczne:
- Seria: SB6L
- Liczba biegunów: 1P
- Charakterystyka: B
- Prąd znamionowy: 10A
- Znamionowa zwarciowa zdolność łączeniowa: 6kA
- Napięcie znamionowe: 230/415V AC
- Częstotliwosć: 50/60 Hz
- Moment dokręcający: 3 Nm
- Podłączenie szyny łączeniowej: góra-dół
- Temperatura pracy: -30…70°С
- Maksymalny przekrój przewodów: do 25mm2
- Żywotność mechaniczna: 6000
- Żywotność elektryczna: 10000
- Stopień ochrony: IP20
